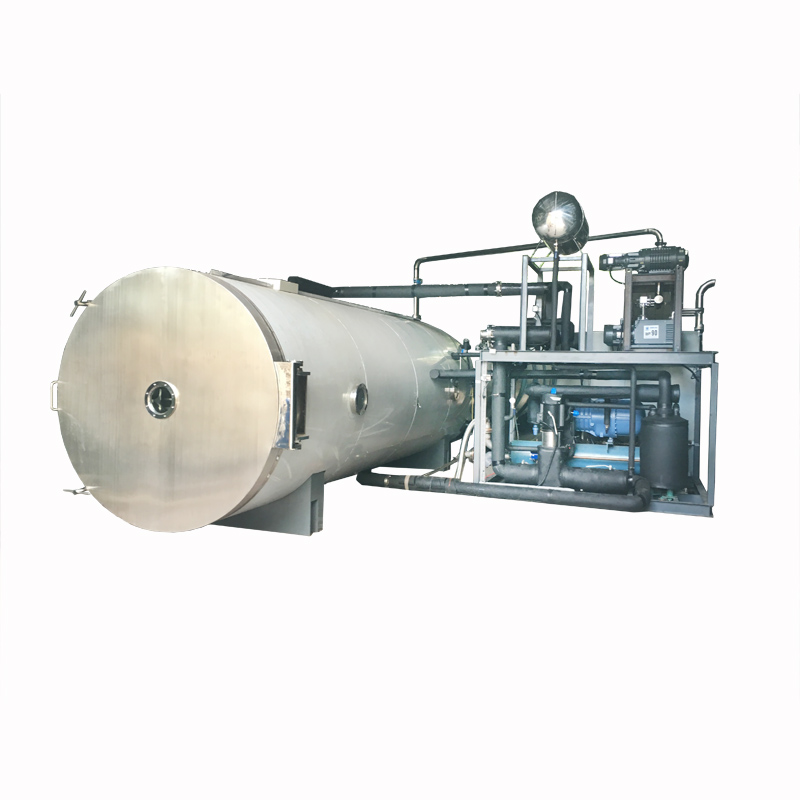

黄花菜真空冷冻干燥机
技术规格及配置TECHNICAL SPECIFICATIONSTF-FZG-100 100平方General Detail总述Sr. No.Description描述Specifications规格1Mode型号TF-FZG-100Ra2Output (approx.)产量
黄花菜真空冷冻干燥机选型关注点
- 结合物料形态、含水率、装盘厚度和目标产能判断设备规格。
- 重点关注冷阱捕水能力、板层温度范围、真空系统和控制方式。
- 可根据实验室、中试放大或工业化生产需求配置冻干方案。
黄花菜真空冷冻干燥机产品详情
以下内容包含产品结构、技术特点、适用物料和选型参考，可作为冷冻干燥机采购与项目沟通依据。
技术规格及配置
TECHNICAL SPECIFICATIONS

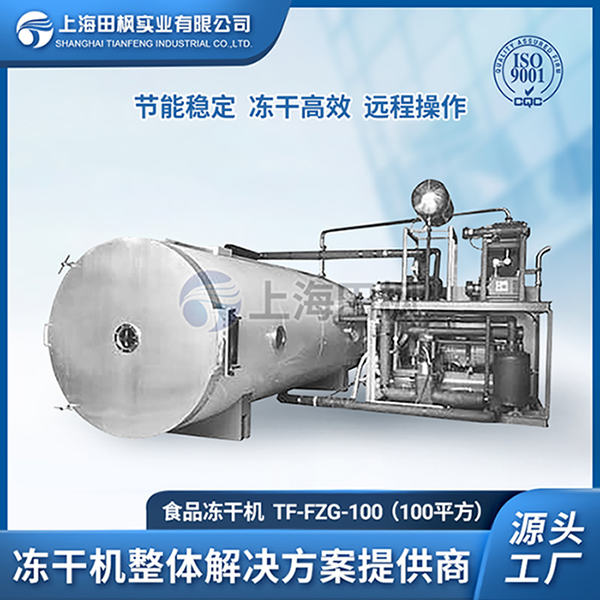

TF-FZG-100 100平方
General Detail 总述 | ||
Sr. No. | Description 描述 | Specifications 规格 |
1 | Mode 型号 | TF-FZG-100Ra |
2 | Output (approx.) 产量（大约） | 1000KG |
3 | Maximum ice capacity 最大捕冰力 | 1500kg |
4 | Control 控制方式 | Microprocessor 微机处理 |
5 | Dimension of unit (approx.) (L × W × H) (mm) 外型尺寸（大约）（长×宽×高） | 箱体：10250*2660*3400， Final dimension based on design) （以最终设计尺寸为准） |
6 | Weight (approx.) 重量（大约） | 20,000kg |
7 | Chamber type 冻干箱外型 | Cylindrical 圆筒体 |
8 | Material 材质 | SUS 304 |
9 | Temperature range 温度范围 | -45~-50°C to + 80°C |
10 | Number of shelves 板层数 | （15+ 1）×2，(upper radiant shelf) （温度补偿板） |
11 | Dimension (L × W × T) (mm) 板层尺寸（以设计为准） | 5100 × 623× 2×17 |
12 | area (sq. m) 面积 | 108.03m2 |
13 | Spacing (mm) 板间距 | 79 |
14 | Final temperature 极限温度 | -65°C |
15 | Final vacuum 极限真空 | ≤2.7×10 -2mbar |
16 | Trolley dimension 推车尺寸 | 1500*1400 |
17 | Trolley Number 推车数量 | 4台 |
18 | Software 软件 | TFD-5000（可随时免费升级） |
19 | PLC+PC 可编程控制器 | Omron |
20 | Industrial personal Computer 工控机 | Touch Screen Computer 品牌平板电脑 |
21 | Electricity - total electrical load 总装机功率 | 278kW (380V, 50Hz, 3Phase, 5Wire) |
22 | Cooling water for refrigerant cooling 用于制冷系统的冷却水 | 70m3/hr (1.5≤P≤2bar, T≤28°C) |
23 | Water for de-icing 化霜用水量 | ≥8T/batch (P≥3bar, T=80°C) |
24 | Compressed air for pneumatic valves 用于气动阀的压缩空气 | 120L/min (4≤P≤8bar) |
冻干设备选型建议
为了更快匹配合适型号，建议咨询时同步提供以下信息。
