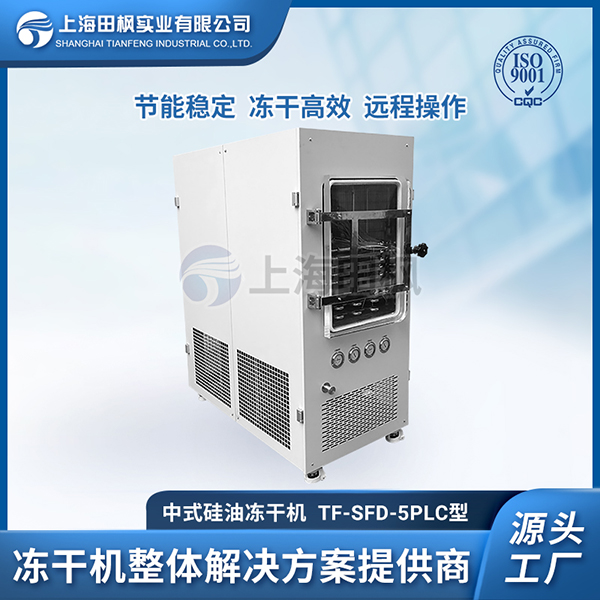

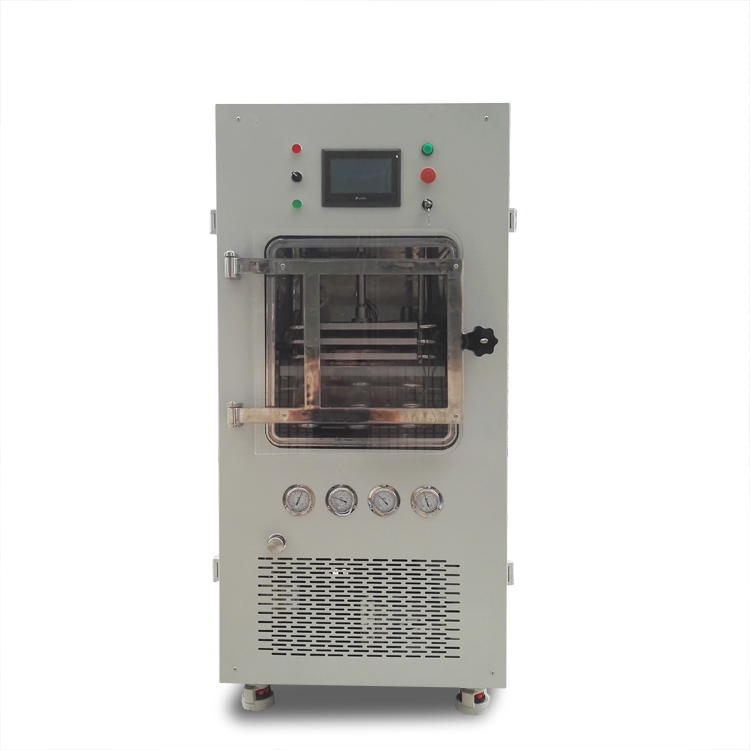

TF-SFD-5PLC
海田枫真空冷冻干燥机参数表
田枫SFD中试型冷冻干燥机，简化小型冻干机的繁琐操作，防止物料的污染，加速物料水分升华。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
一．主要特点：
l原位预冻干燥；
l专用导热油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
l搁板温度可调、可控生产工艺；
l可储存5个程序，每个程序可设36段，冷冻干燥机在运行过程中可修改程序参数，并在线记录真空干燥曲线及数据；
l触摸屏，PLC控制，可设置开机密码，显示干燥曲线；
l方形托盘不易变形，易于操作，便于清洗；
l配置充气阀，可充干燥惰性气体；
l干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程；
二．技术参数：
冻干机型号 | TF-SFD-5PLC | 备注 |
机械性能 | ||
板层有效面积 | 0.5㎡ | |
冷阱凝冰能力 | 8kg | |
最低温度 | ≦-70℃ | |
冷凝器降温速率 从+20℃到-40℃ | ≦15分钟 | |
板层温度范围 | -50~+80℃ | |
板层冷却速率 从+20℃到-40℃ | ≦60分钟（空载） | |
板层升温速率 从-40℃到+20℃ | ≦60分钟（空载） | |
抽气速率： 从大气压抽至10pa | ≦15分钟 | 空载 |
冻干箱极限真空 | ≦5pa | 空载 |
操作界面 | 手动+自动 | |
界面操作实现 | 各功能一键式操作 | |
装瓶能力（约） | OD 16mm 1914支 | |
OD 22mm 1008支 | ||
盘装液体 | Max 8L | |
技术优势 | ||
1 | 友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示； | |
2 | “配方管理”可设置数条冻干工艺曲线； | |
3 | “冷冻干燥”自动过程有阶段显示功能，并可任意跳段； | |
4 | “冷冻干燥”过程中可对配方进行随时调整； | |
5 | 具有数据、曲线两种记录功能，可根据批号随时调用或打印； | |
控制系统 | 上海田枫TF-HOS-V1 | |
尺寸和重量 | ||
整机结构 | 真空泵外置 | |
冻干机参考尺寸 | 850*1000*1700mm | |
重量（约） | 500kg | |
电力供应 | ||
电压 | 380VAC/220VAC 50HZ | |
装机功率 | 4.5KW | 实际功耗小于6kw |
环境温度 | 5~25℃ | |
